Leírás

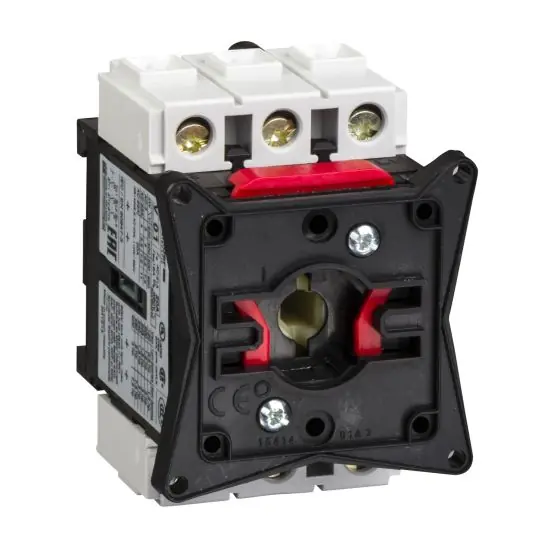

V0 3P kapcsoló test, 25A
Teljesítmény szint: nagy teljesítményű
Érintkezők típusa és összetétele: 3 NO
Hálózat típusa: AC és DC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas
Szerelőtartó: szimmetrikus sín, lemez
Ue névleges üzemi feszültség: 690 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság: 8 kV
Ith konvencionális termikus szabad levegő áram: 25 A
[Ithe] egyezményes zárt szerelésű termikus áram: 20 A
le névleges üzemi áram: 14,5 A AC-23 Ue: 400 V
Névleges üzemi teljesítmény: 11 kW -500 V (AC-23A)
11 kW -690 V (AC-3)
15 kW -690 V (AC-23A)
4 kW -230…240 V (AC-3)
5,5 kW -400…415 V (AC-3)
7,5 kW -500 V (AC-3)
5,5 kW -230…240 V (AC-23A)
7,5 kW -400…415 V (AC-23A)
Mechanikus élettartam: 100.000 ciklus
Elektromos élettartam: 100000 ciklus AC-21
– 30000 ciklus DC-1…5
Csatlakozás típusa: Főáramkör: csavaros sorkapocs kábel 10 mm² – kábel merevsége: szilárd
– Főáramkör: csavaros sorkapocs kábel 6 mm² – kábel merevsége: rugalmas – kábelvéggel
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 60 mm
Üzemi hőmérséklet:-20…50°C
Védettség: IP20 IEC 60529 szerint
Szabványok: IEC 60947-3
Minősítés: GL, UL, CSA
